転造ネジについて

転造ネジについて


当社の最も得意とする加工技術が転造盤による転造ネジ切り加工です。


多種類の転造ローラを所有しているので、様々なネジを造れます。

ミリネジ (M2.5〜M54の左、右)(並目、細目各種あり)
インチネジ ウィット系(W1/8〜W2"1/2)
ユニファイ系(UNC、UNF1/8〜1"1/4)
管用ネジ (PT、PS、PT1/8〜1"1/2)
ローレット (アヤ目、平目)

転造ネジの特徴

１　転造ネジは応力集中を受ける谷底が加工硬化され、切削ネジよりも強度にすぐれています。
２　また、その加工硬化により表面がなめらかできれいです。
３　連続生産されたネジの品質を一定に保つことができます。

では、転造盤で簡単なネジを作ってみましょう！

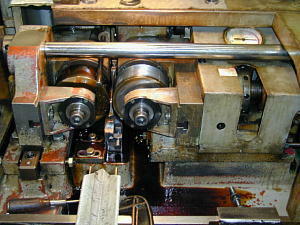

これが転造盤です
これからネジを
転蔵してみましょう

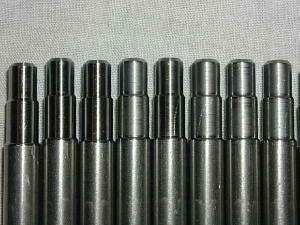

まず材料を
ネジの有効径に引きます
（このときの精度が、ネジの仕上がりに影響します）

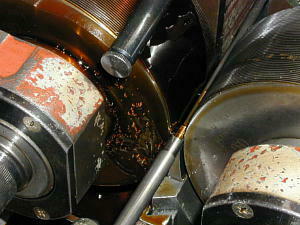

そして転造盤のローラーを
回転させ油をかけます

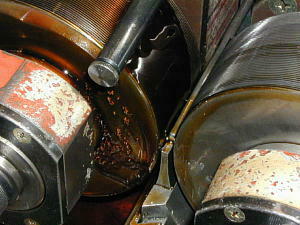

ローラーは横に
ストロークしています

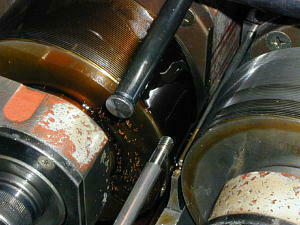

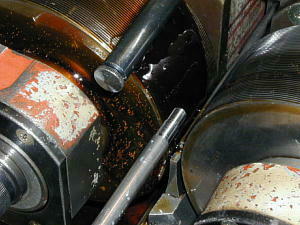

そこにタイミングよく
材料を入れます
すると

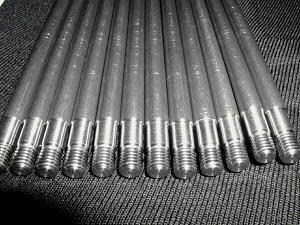

転造ネジが出来上がります
